¿Qué sabe sobre el transceptor conectable de factor de forma pequeño?

El pequeño factor de forma enchufable (SFP) es un transceptor de módulo óptico compacto y de conexión en caliente utilizado para aplicaciones de telecomunicaciones y comunicaciones de datos. El factor de forma y la interfaz eléctrica se especifican mediante un acuerdo de múltiples fuentes (MSA) bajo los auspicios del Comité de Factor de Forma Pequeño. Es un formato industrial popular desarrollado y respaldado conjuntamente por muchos proveedores de componentes de red.

Una interfaz SFP en hardware de red proporciona al dispositivo una interfaz modular que el usuario puede adaptar fácilmente a varios estándares de red de fibra óptica y cobre. Existen transceptores SFP compatibles con SONET, gigabit Ethernet, Fibre Channel y otros estándares de comunicaciones. Debido a su tamaño más pequeño, el SFP ha reemplazado el convertidor de interfaz gigabit (GBIC) en la mayoría de las aplicaciones; el SFP a veces se denomina Mini-GBIC. De hecho, ningún dispositivo con este nombre se ha definido oficialmente en los MSA.

Los transceptores SFP están disponibles con una variedad de tipos de transmisores y receptores, lo que permite a los usuarios seleccionar el transceptor apropiado para cada enlace para proporcionar el alcance óptico requerido sobre el tipo de fibra óptica disponible (por ejemplo, fibra multimodo o fibra monomodo). Los transceptores se designan con mayor frecuencia por la velocidad de transmisión estándar en el medio (por ejemplo, 1.25 Gbit / s para Gigabit Ethernet o 10.3125 Gbit / s para 10 Gigabit Ethernet), pero a veces están etiquetados con su velocidad de Ethernet nominal o una velocidad más alta que especifica el fabricante . Los módulos SFP están comúnmente disponibles en varias categorías diferentes:

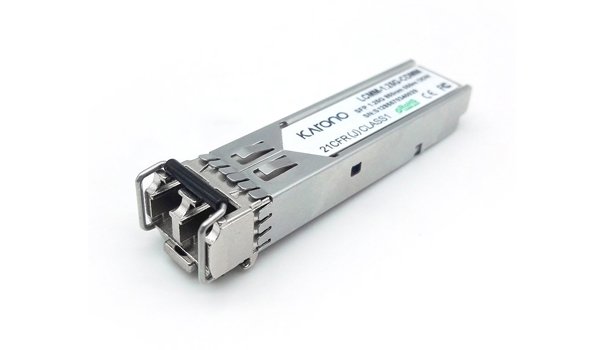

1 y 2.5 Gbit / s SFP

  • Fibra multimodo de 1 a 2.5 Gbit / s, conector LC, con palanca de extracción negra o beige
    • SX – 850 nm, para un máximo de 550 ma 1.25 Gbit / s (gigabit Ethernet) o 150 ma 4.25 Gbit / s (Fibre Channel)
  • Fibra multimodo de 1.25 Gbit / s, conector LC, colores de palanca de extracción no estandarizados
    • SX+/MX/LSX(varios nombres de fabricación) – 1310 nm, para una distancia de hasta 2 km. No es compatible con SX o 100BASE-FX. Basado en LX, pero diseñado para funcionar con una fibra multimodo utilizando un cable de conexión multimodo estándar en lugar de un cable de acondicionamiento de modo comúnmente utilizado para adaptar LX a modo múltiple.
  • Fibra monomodo de 1 a 2.5 Gbit / s, conector LC, con palanca de extracción azul
    • LX – 1310 nm, para distancias de hasta 10 km (originalmente, LX solo cubría 5 km y LX10 durante 10 km seguido más tarde)
    • EX – 1310 nm, para distancias de hasta 40 km
    • ZX – 1550 nm, para distancias de hasta 80 km (dependiendo de la pérdida de la ruta de la fibra), con palanca de extracción verde (ver GLC-ZX-SM1)
    • EZX – 1550 nm, para distancias de hasta 160 km (dependiendo de la pérdida de la ruta de la fibra)
    • BX (officially BX10) – Transceptores Gigabit bidireccionales SFP de 1490 nm / 1310 nm, emparejados como BX-U y BX-D para enlace ascendente y enlace descendente respectivamente, también para distancias de hasta 10 km. También se fabrican variaciones de SFP bidireccionales que usan 1550 nm en una dirección, y versiones de mayor potencia de transmisión con capacidades de longitud de enlace de hasta 80 km.
    • 1550 nm 40 km (XD), 80 km (ZX), 120 km (EX or EZX)
    • SFSW – Transceptores de longitud de onda única de fibra única, para tráfico bidireccional en una sola fibra. Junto con CWDM, duplican la densidad de tráfico de los enlaces de fibra.
    • Transceptores CWDM y DWDM en varias longitudes de onda que alcanzan varias distancias máximas
  • 1 Gbit / s para cableado de par trenzado de cobre, conector 8P8C (RJ-45)
    • 1000BASE-T: estos módulos incorporan circuitos de interfaz significativos para la codificación de la subcapa de codificación física y solo se pueden usar para Gigabit Ethernet debido al código de línea específico. No son compatibles con (o más bien: no tienen equivalentes para) Canal de fibra o SONET. A diferencia de los puertos 1000BASE-T de cobre que no son SFP, integrados en la mayoría de los enrutadores y conmutadores, los SFP 1000BASE-T generalmente no pueden funcionar a velocidades de 100BASE-TX.
  • 100 Mbit / s de cobre y óptico: algunos proveedores han enviado SFP limitados de 100 Mbit / s para fibra a las aplicaciones domésticas y reemplazo directo de los circuitos 100BASE-FX heredados. Estos son relativamente poco comunes y pueden confundirse fácilmente con SFP de 1 Gbit / s.

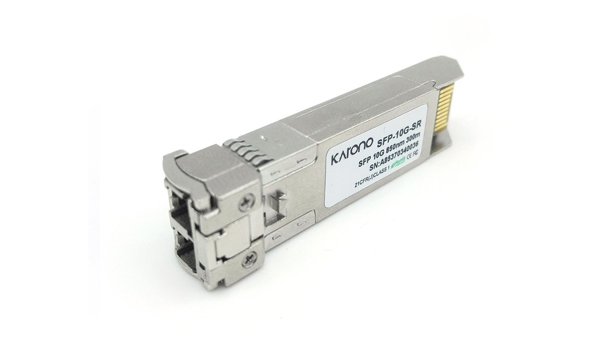

10 Gbit/s SFP+

El conector de factor de forma pequeño mejorado (SFP +) es una versión mejorada de SFP que admite velocidades de datos de hasta 16 Gbit / s. La especificación SFP + se publicó por primera vez el 9 de mayo de 2006 y la versión 4.1 se publicó el 6 de julio de 2009. SFP + admite el canal de fibra de 8 Gbit / s, 10 Gigabit Ethernet y la red de transporte óptico OTU2. Es un formato popular de la industria compatible con muchos proveedores de componentes de red.



Los módulos SFP + de 10 Gbit / s tienen exactamente las mismas dimensiones que los SFP normales, lo que permite al fabricante de equipos reutilizar los diseños físicos existentes para conmutadores de 24 y 48 puertos y tarjetas de línea modulares.

Aunque el estándar SFP + no incluye la mención de 16G Fibre Channel, puede usarse a esta velocidad. Además de la velocidad de datos, la gran diferencia entre 8G Fibre Channel y 16G Fibre Channel es el método de codificación. La codificación 64b / 66b utilizada para 16G es un mecanismo de codificación más eficiente que 8b / 10b utilizado para 8G, y permite que la velocidad de datos se duplique sin duplicar la velocidad de línea. El resultado es la velocidad de línea de 14.025 Gbit / s para 16G Fibre Channel.

En comparación con los módulos XENPAK o XFP anteriores, los módulos SFP + dejan más circuitos para implementar en la placa host en lugar de dentro del módulo. Mediante el uso de un adaptador electrónico activo, los módulos SFP + pueden usarse en equipos más antiguos con puertos XENPAK.

Los módulos SFP + pueden describirse como tipos ‘limitantes’ o ‘lineales’; Esto describe la funcionalidad de la electrónica incorporada. Los módulos SFP + limitadores incluyen un amplificador de señal para dar nueva forma a la señal recibida (degradada) mientras que los lineales no. Los módulos lineales se utilizan principalmente con los estándares de bajo ancho de banda, como 10GBASE-LRM; de lo contrario, se prefieren los módulos limitantes.

SFP + también presenta Direct Attach para conectar dos puertos SFP + sin transceptores dedicados.

25 Gbit/s SFP28

SFP28 es una interfaz de 25 Gbit / s que ha evolucionado desde 100 Gigabit Ethernet, que generalmente se implementa con carriles de datos de 4 × 25 Gbit / s. Idéntico en dimensiones mecánicas a SFP y SFP +, SFP28 implementa un carril de 28 Gbit / s (corrección de errores de 25 Gbit / s +) para la conectividad del conmutador de la parte superior del bastidor al servidor. SFP28 también se puede usar para “romper” un solo puerto de 100 GbE en un conmutador de la parte superior del bastidor en cuatro conexiones de servidor individuales de 25 Gbit / s. SFP28 funciona con interconexiones ópticas y de cobre.

Para distancias muy cortas de 5 metros o menos, como con los cables de “conexión directa” SFP + de 10 Gbit / s, los módulos SFP28 de cobre pasivo integran el cable y los transceptores en un único módulo de configuración fija.

Las interfaces de 25 Gbit / s también se implementan utilizando el factor de forma del transceptor QSFP.

  • 25 Gbit/s cobre
    • Cables de conexión directa, de 1 a 5 metros de longitud.
  • 25 Gbit/s fiber
    • SR de 850 nm con dos hilos de fibra multimodo, distancias de hasta 100 metros con cable multimodo de grado OM4.
    • LR de 1310 nm con dos hilos de fibra monomodo, distancias de 5 a 20 km según el presupuesto del enlace óptico.
